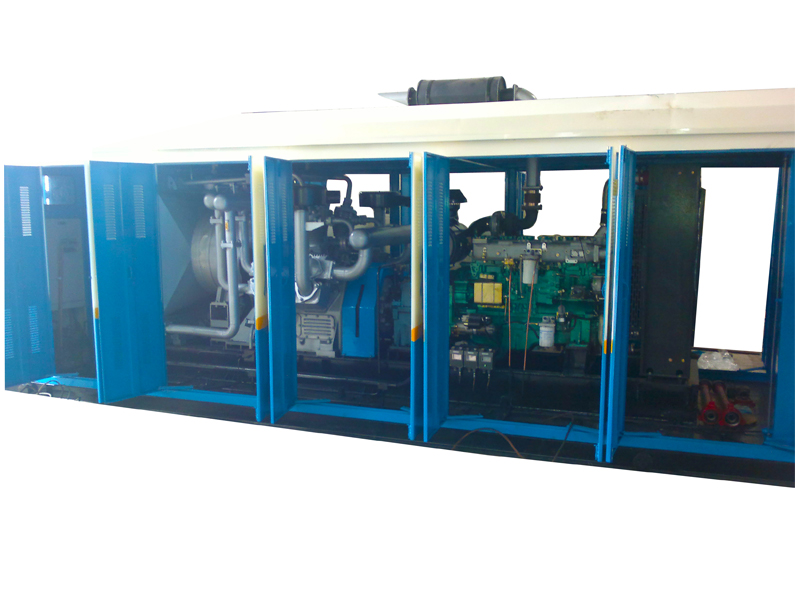

S-10/150型撬装高压空气压缩机电动高压压缩机

S-10/150型撬装空气压缩机

一、压缩机主机部分

压缩机主要技术参数

1.    压缩机型号：      S-10/150型

2.    压缩机型式：      S型级差式

3.    压缩机介质：      空气

4.    额定排气量：      10m3/min

5.    额定压力：        大气压

6.    排气压力：        15.0MPa

7.    进气温度：        ≤40℃

8.    排气温度：        ＜200℃

9.    轴 功 率：         147.5kW

10.    压缩级数：        四级

11.    压缩机列数：      8列

12.    冷却方式：        风冷

13.    润滑方式：       压力润滑

14.    传动方式：       减速离合器

15.    润滑油耗量：     200-600g/h

16.    驱动方式：       160KW电机驱动

二、压缩机主要结构

压缩机的结构形式为双列扇形，一、二、三、四级气缸各有两个。

1.曲轴箱材料为HT250，设置有呼吸口以防箱内压力升高，曲轴箱设有润滑油位观察孔。

2.曲轴为45钢，双拐，平衡铁与曲轴用特制螺栓连接为一体。

3.连杆为45钢，连杆大头为薄壁瓦，小头镶嵌有铜套。

4.气缸：一、二级气缸的材料为HT250，三级为QT600，四级为45钢锻造而成。气缸上都有布置了散热肋片。三、四级导向缸的材料为HT250。

5.缸盖：一、二级缸盖的材料为HT250，三级为QT600，四级为45钢。一级缸盖上布置了二个进气阀及二个排气阀；二级缸盖上布置了一个进气阀及一个排气阀、三、四级缸盖上布置的是组合阀。各级缸盖上都布置了散热肋片。

6.活塞：一级活塞为ZL104，二级为HT200，三级为HT250，四级为45钢，导向活塞是ZL104。

三、仪表控制系统

1.仪表板上应配备一、二、三、四级压力表、压缩机油温表、压缩机油压表。

2.压缩机排压高自动报警停机。

3.压缩机油压过低自动报警停机。

四、气路系统

1.各级排气管路设有安全阀。

2.压缩机设有一、二、三级冷却器。

3.压缩机设有一、二级油水分离器。
