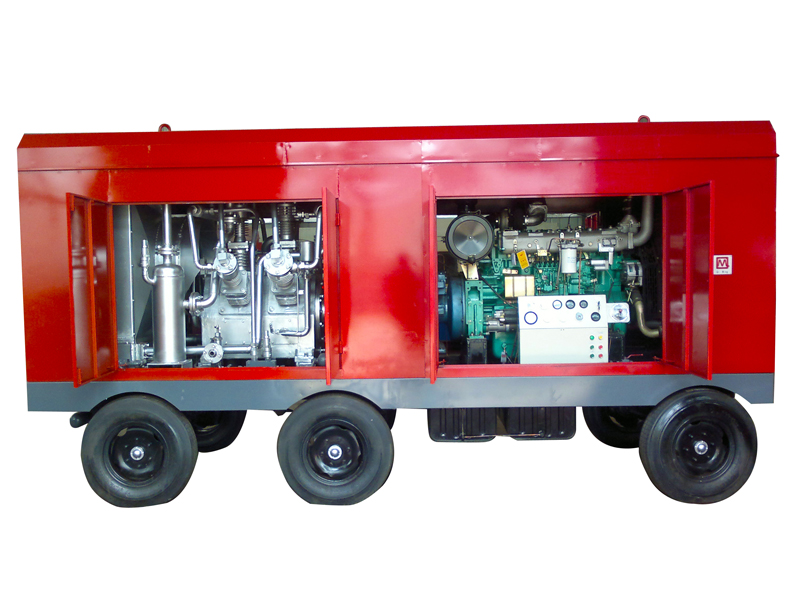

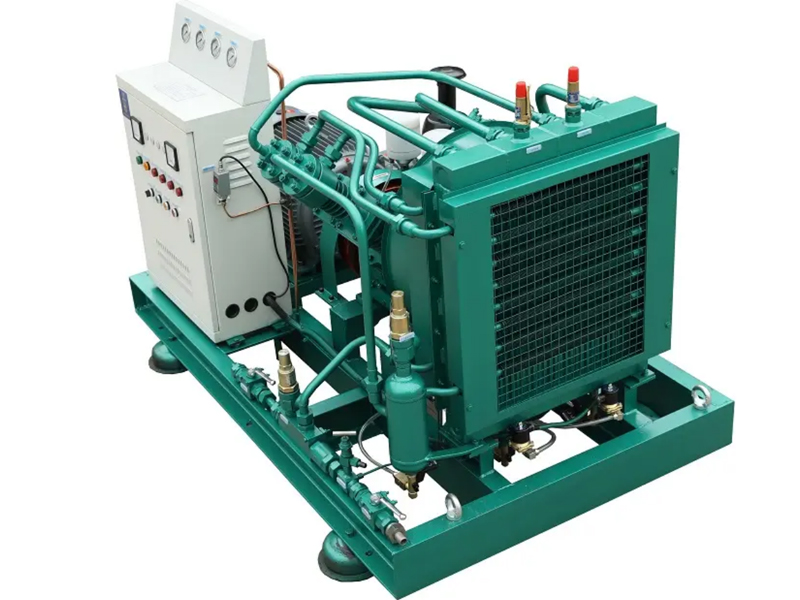

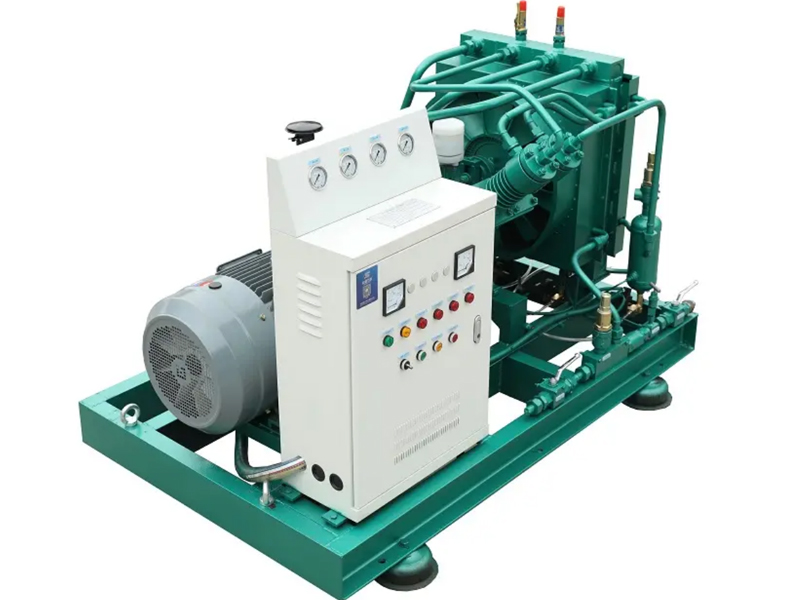

SF-3.1/8-60QZ 直联柴油撬装式空气增压机

SF-3.1/8-60QZ型空气压缩机

一、压缩机主要技术参数

1.压缩机型号：SF-3.1/8-60QZ  柴油撬装式空气增压机

2.压缩机型式：S型往复活塞式  （配原机 30/8）

3.压缩机介质：空气

4.排气量： 3.1m3/min 一级缸4只，二级缸4只

5.进气压力：大气压

6.额定排气压力：6.0MPa

7.进气温度：≤40℃

8.排气温度：≤180℃

9.功 率：  160kW

10.空压机转速：1200转

11.压缩级数：二级

12.压缩机列数：八列

13.冷却方式：风冷

14.润滑方式：飞溅润滑

15.传动方式：联轴器直连

16.润滑油耗量：90g/h

17.外形尺寸:（长×宽×高）：7000×2160×2300（mm）

18.驱动方式： YC6M350L-D20  235KW/1500

19.行程：  120mm

20.重量： 6000Kg

二、仪表控制系统

1.仪表板上配备一、二级压力表。

2.压缩机到压自动停机。

三 、气路系统

1.各级排气管路设有安全阀。

2.压缩机设有一、二级冷却器。

3.压缩机设有级间油水分离器。

四 、供货范围

1.设备供货范围

压缩机主机、柴油机、冷却器部件、气管路部件、仪表板部件，仪表管路部件、随机配件、各级安全阀、止回阀,撬装底架，操作室。
