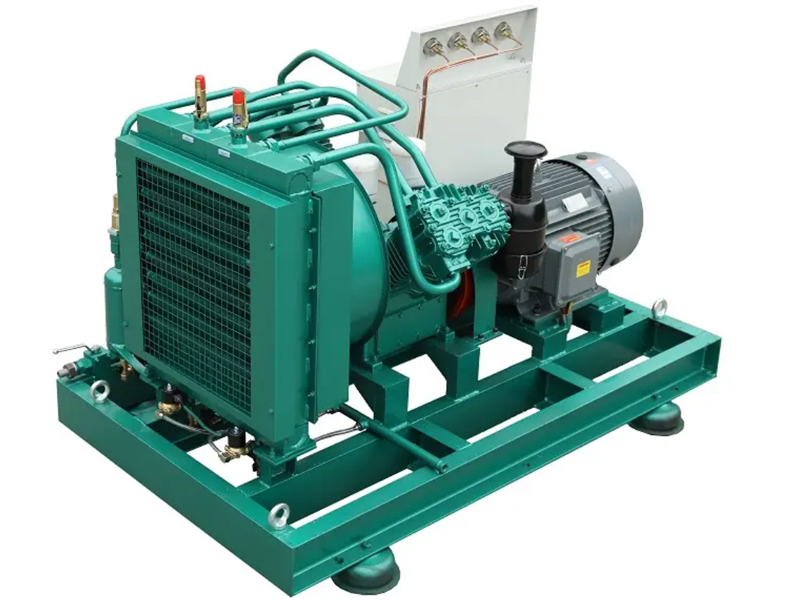

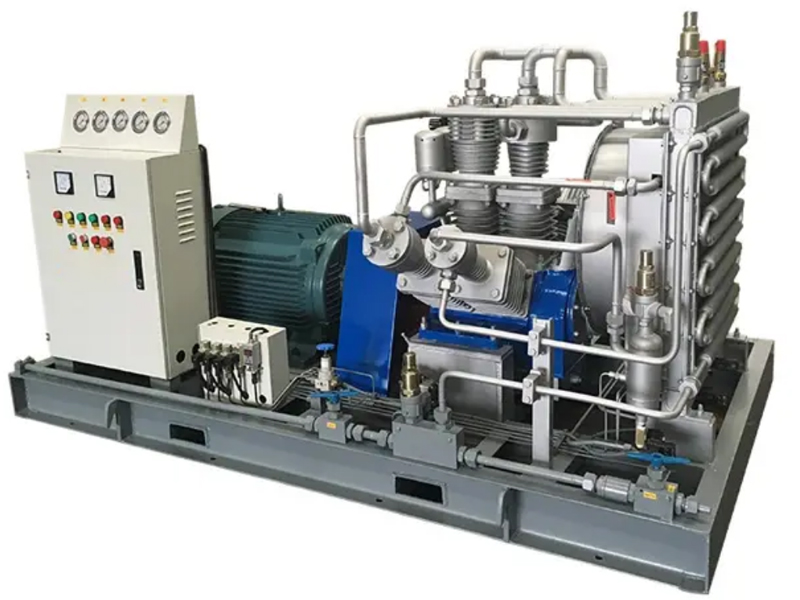

SF-10/30DY 电动固定式空气压缩机

一、压缩机主要技术参数

1、介质组成：空气

2、压缩机型号： SF-10/30DY  电动固定式空气压缩机

3、结构形式：S型、风冷

4、压缩级数：三级压缩

5、各级缸径 mm：一级260*2，二级160*2，三级80*2

6、公称容积流量m³/min:  10

7、吸气压力：Mpa(G):  大气压

8、排气压力：Mpa(G): .  3.0

9、吸气温度℃：≤40

10、输气温度℃：≤180

11、压缩机转速r/min:  980

12、传动方式：联轴器直联

13、控制方式：到压自动卸荷，超压报警停机，电子自动排污。

14、润滑方式：油泵与飞溅复合润滑

15、安装方式：电动移动式 （有罩壳）

16、润滑油耗量：125/h

17、噪声 dB（A）：≤90

18、配备动力：  Y355M-6  110KW/980转

19、行程：120mm

20、外形尺寸（长×宽×高）mm：约4000 ×1800×1900

21、重量kg：约:4000

22、供货价：万/台

23、交货期： 单台35日交货

二、压缩机的主机部分

1、曲轴箱部件：

  曲轴箱两侧有供拆卸和检查用的侧盖和视油窗，前段既动力联结端装有轴承座和前轴承盖，后轴承盖上部的风扇支架支撑着风扇部件：上部铸有气缸支撑平面，顶面装有呼吸器：曲轴箱底部内盛有专用的压缩机油。

2、曲轴、连杆和部件

  曲轴的曲拐安装连杆，曲轴两端滚动轴承，曲轴大端装飞轮与弹性联轴器相联：小端靠近轴承处装有皮带轮以带动冷却风扇旋转。曲轴的润滑是靠连杆的打油杆及飞溅到曲轴及活塞销等部件润滑。

3、活塞部件：

  活塞部件三级计8只缸，活塞有铸件及铝合金，活塞上均装有活塞环。

4、气缸部件：

  气缸部件外部均有散热片，以增加散热面积，气缸头内分别装有进排气阀部件、进排气压筒、进排气压盖。

5、进排气阀部件：

   进排气阀为钢件环状阀及组合阀。

6、冷却器与风扇部件：

    后冷却器和冷却风扇两个部分。由立脚安装于底座上，冷却器上部装有安全阀，下部装有排污阀，朝向曲轴箱端装有导向罩和防护罩，中间装有一个吸风式的冷却风扇，有风扇支架将风扇部件安装在曲轴箱上，由曲轴箱端部的曲轴皮带轮通过三角皮带带动风扇旋转。

三、压缩机控制系统

1、仪表板上配备三级压力表、压缩机油温表、油压表。

2、压缩机到压自动卸荷。

3、压缩机超压自动停机。

4、根据用户需要可在额定压力内调整排气压力。
