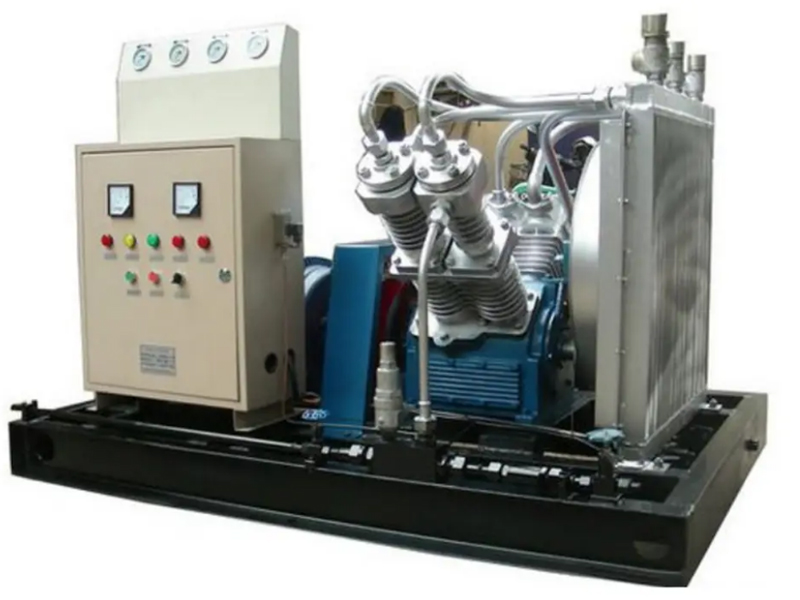

SF-20/60CY柴油移动式高压空气压缩机

一、压缩机主要技术参数

1、介质组成：空气

2、压缩机型号：SF-20/60CY柴油移动式空气压缩机

3、结构形式：S型、风冷

4、压缩级数：三级压缩

5、各级缸径 mm：一级Φ260×4，二级Φ160×2，三级Φ80×2，

6、公称容积流量m³/min:  20

7、吸气压力：Mpa(G):大气压

8、排气压力：Mpa(G): .  6.0

9、吸气温度℃：≤40

10、输气温度℃：≤180

11、压缩机转速r/min:  1150

12、传动方式：液压离合器联接，速比：1：1.5

13、润滑方式：油泵与飞溅式复合润滑

14、安装方式：移动式，带罩壳。

15、润滑油耗量：102g/h

16、噪声 dB（A）：≤90

17、配备动力：斯太尔HST320   320KW   1800r/min

18、行程：120mm

19、外形尺寸（长×宽×高）mm：约5000 ×1800×2300

20、重量kg：约5600

供货价：万，含税含运费。

二、压缩机的主机部分

1、曲轴箱部件：

  曲轴箱两侧有供拆卸和检查用的侧盖和视油窗，前段既动力联结端装有轴承座和前轴承盖，后轴承盖上部的风扇支架支撑着风扇部件：上部铸有互成45度的气缸支撑平面，大的一面装有一级气缸部件，小的一面装有二级气缸部件，顶面装有呼吸器：曲轴箱底部装有油底壳，油底壳内盛有专用的压缩机油。

2、曲轴、连杆和部件

  曲轴的曲拐安装连杆，曲轴两端滚动轴承，曲轴大端装飞轮与弹性联轴器相联：小端靠近轴承处装有皮带轮以带动冷却风扇旋转。曲轴的润滑是靠连杆的打油杆飞溅到曲轴及活塞销等部件润滑。

3、活塞部件：

  分一级、二级、三级活塞部件，一级活塞为铸铝合金，二级活塞为铸铁、三级为铸铝合金。一、二级活塞上均装有活塞环，上部为平环，中部为扭曲环，下部为油环，刮油环开口与活塞销孔错开60度以上，各活塞环开口相互错开120度安装。三级装有7道平环。

4、气缸部件：

  分一级、二级、三级气缸部件，一级、二级、三级气缸，气缸头外表均铸有冷却翘片，以增加散热面积，气缸头内分别装有进排气阀部件、进排气压筒、进排气压盖。

5、进排气阀部件：

   分一级进气阀，一级排气阀和二级进气阀，二级排气阀，均为环状阀结构，阀座上有弹簧支撑着环状阀片，阀片与弹簧均采用优质钢材加工而成，三级为进排气组合阀。

6、冷却器与风扇部件：

  分一、二、三级冷却器和冷却风扇两个部分。接于压缩机一级、二级、三级进排气口之间。由立脚安装于底座上，冷却器上部装有安全阀，下部装有电磁排污阀，朝向曲轴箱端装有导向罩和防护罩，中间装有一个风式的冷却风扇，有风扇支架将风扇部件安装在曲轴箱上，由曲轴箱端部的曲轴皮带轮通过三角皮带带动风扇旋转。

三、压缩机控制系统

1、仪表板上配备一、二、三级压力表、压缩机油温表、柴油机转速表等。

2、压缩机排压高自动停机。

3、压缩机各级压力控制，到压卸荷。

4、电磁自动排污及手动排污。

5、润滑系统：空气压缩机采用油泵及飞溅复合润滑，机油四处飞溅到箱体内各处，并形成油雾，轴承以及活塞，活塞环等运动部件得到良好润滑。油泵供油使曲轴轴瓦得到润滑。
